BL11305.010.0519

murané street

48V DC dimmerabile (DALI)

BL11305.010.0519

Finiture

Struttura:

Diffusore:

Scheda tecnica

  • Codice articolo BL11305.010.0519
  • Potenza assorbita dal sistema 4W
  • Efficienza luminosa 41.75lm/W
  • Sorgente luminosa LED
  • Temperatura di colore 2700K Ra>90
  • Distribuzione luminosa fascio diffuso
  • Alimentazione 48V DC
  • Elettrificazione dimmerabile (DALI)
  • Driver remoto non incluso
  • Flusso luminoso uscente 167lm
  • Peso 0,00 kg
  • Grado di protezione IP20
  • Costanza cromatica SDCM 3
  • Dimensioni imballo 0,0 x 0,0 x 0,0 cm

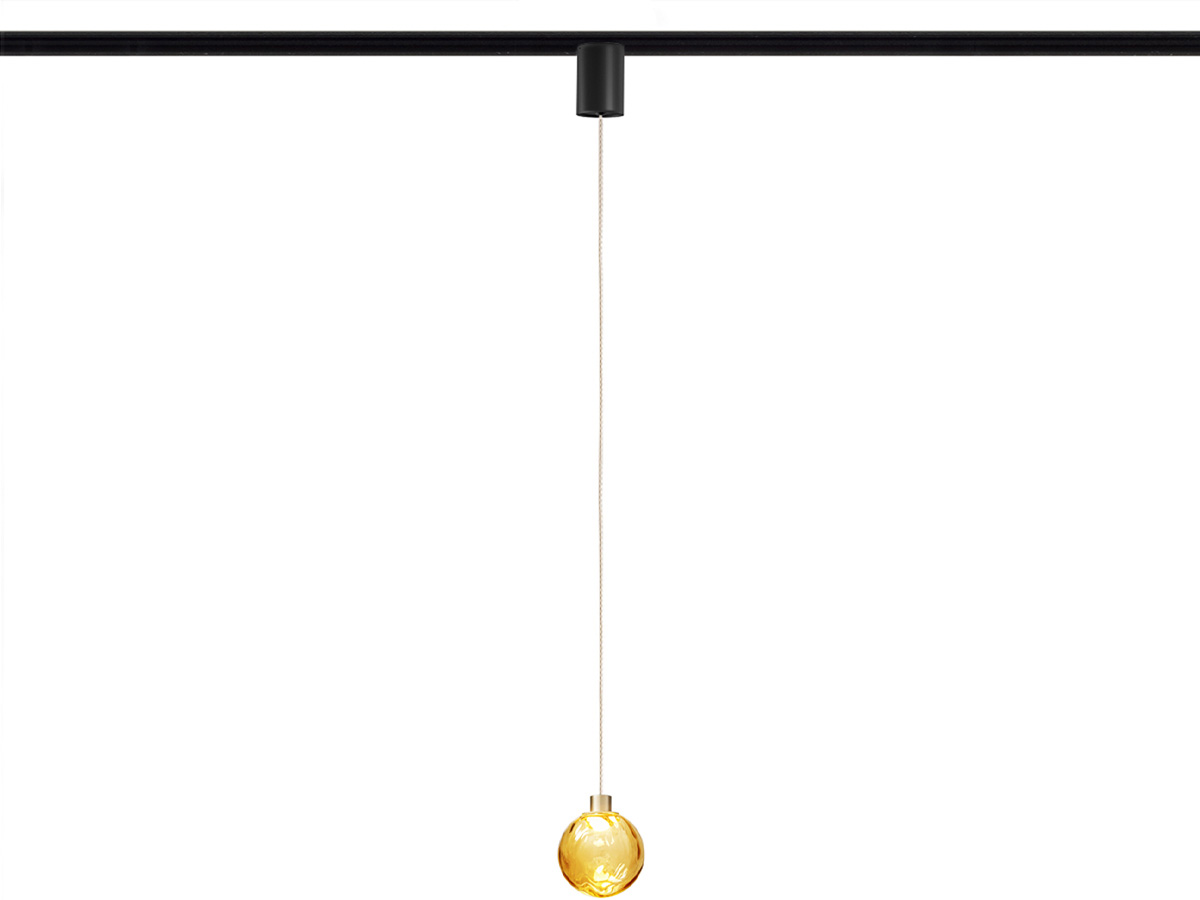

MURANÉ STREET - BL11305.010.0519

Apparecchio di illuminazione per installazione a sospensione in ambienti interni, con emissione diretta e indiretta.
Supporto cablaggio in ottone tornito.
Schermo diffusore in vetro soffiato in colore caramello.
Piattello di chiusura in alluminio tornito con verniciatura poliacrilica in colore champagne.
Cavo di alimentazione e sospensione coassiale in PVC trasparente di lunghezza 3m (118,1").
Rosone di alimentazione nero con adattatore per binario 48V della serie Street.

Applicazione

Applicazione - MURANÉ STREET - BL11305.010.0519

Download

Disegno tecnico

Disegno tecnico - MURANÉ STREET - BL11305.010.0519

Diagramma polare

Diagramma polare - MURANÉ STREET - BL11305.010.0519
  • 9600-1/B-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-1/B-ST1
  • 9600-1/B-ST5

    Binario elettrificato a incasso 48V DC DALI, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-1/B-ST5
  • 9600-1/J-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, bianco, interno nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-1/J-ST1
  • 9600-2/B-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-2/B-ST1
  • 9600-2/B-ST5

    Binario elettrificato a incasso 48V DC DALI, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-2/B-ST5
  • 9600-2/J-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, bianco, interno nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-2/J-ST1
  • 9600-3/B-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-3/B-ST1
  • 9600-3/B-ST5

    Binario elettrificato a incasso 48V DC DALI, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-3/B-ST5
  • 9600-3/J-ST1

    Binario elettrificato 48V DC DALI a sospensione o plafone, bianco, interno nero, di lunghezza 2000mm (78,7").

    Disegno tecnico - 9600-3/J-ST1
  • 9600-R05-90/B-ST1

    Curva a 90° per binario elettrificato 48V DC DALI a sospensione o plafone, nero, raggio 500mm (19,7").

  • 9600-R05-90/J-ST1

    Curva a 90° per binario elettrificato 48V DC DALI a sospensione o plafone, bianco, interno nero, raggio 500mm (19,7").

  • YBE41902.DV1

    Alimentatore integrato per binario elettrificato 48V DC, 50W, on/off, con n.2 cavi aggiuntivi per cablaggio passante DALI, nero.

  • YDV.048.075.A01

    Alimentatore LED, 75W 48V DC, on/off.

    Disegno tecnico - YDV.048.075.A01
  • YDV.048.150.A01

    Alimentatore LED, 150W 48V DC, on/off.

    Disegno tecnico - YDV.048.150.A01
  • 9601-E/B

    Alimentazione di testa per binario elettrificato 48V DC DALI, nero.

  • 9601-E/W

    Alimentazione di testa per binario elettrificato 48V DC DALI, bianco.

  • 9601-S/B

    Alimentazione di testa integrata per binario elettrificato 48V DC DALI, con cavo di alimentazione di lunghezza 2500mm, nero.

  • 9604/ST1-B

    Testata di chiusura per binario elettrificato 48V DC, nero.

  • 9604/ST1-W

    Testata di chiusura per binario elettrificato 48V DC, bianco.

  • 9604/ST5-B

    Testata di chiusura per binario elettrificato 48V DC a incasso.

  • S-9600/B-E-3000

    Copertura estetica di lunghezza 3000mm (118,1") per binario elettrificato 48V DC a incasso, nero.

  • S-9600/B-E1-3000

    Copertura estetica di lunghezza 3000mm (118,1") per binario elettrificato 48V DC, nero.

  • YKS41900.01

    Kit sospensione con fune di acciaio di lunghezza 2000mm e regolatore (78,7") per binario elettrificato, utilizzare uno ogni 450mm.

  • 9603/B

    Giunto lineare elettrificato per binario 48V DC DALI, nero.

  • 9605-O/B

    Coprigiunto a "L" per binario elettrificato 48V DC a plafone, nero.

  • 9605-O/W

    Coprigiunto a "L" per binario elettrificato 48V DC a plafone, bianco.

  • 9605-V/B

    Coprigiunto a "L" per angolo parete-soffitto per binario elettrificato 48V DC a plafone, nero.

  • 9605-V/W

    Coprigiunto a "L" per angolo parete-soffitto per binario elettrificato 48V DC a plafone, bianco.

  • 9611/B

    Giunto elettrificato a "L" per binario 48V DC DALI, nero.

  • 9618-S/B

    Giunto elettrificato flessibile per binario 48V DC DALI, nero.

  • YRS.B048.A16

    Dispositivo ripetitore per optoisolare il bus data, per binario elettrificato 48V DC DALI.

    Disegno tecnico - YRS.B048.A16
